Soal :

1. Apa yang dimaksud dengan shading?
2. Apa yang dimaksud dengan Ambient, Specular, dan Diffuse?
3. Mapping berkaitan dengan objek Material
    a). Apa yang dimaksud dengan Mapping?
    b). Sebutkan dan jelaskan jenis-jenis nmapping?
4. a). Rancanglah game yang sangat sederhana
    b). Buatlah skenario game tersebut
    c). Buatlah satu (1) objek yang ada pada game tersebut!

Jawaban :

1) Shading merupakan sebuah teknik untuk memasukkan warna piksel. Jenis teknik shading diantaranya:

a). Flat (faces) Shading: Suatu teknik shades masing-masing polygon dari suatu objek berdasarkan pada polygon “normal” dan posisi serta intensitas sumber cahaya.

b). Gouraud Shading: ditemukan oleh Henri Gouraud pada tahun 1971 dengan teknik resource-conscious yang digunakan untuk menirukan shade dengan permukaan lembut dan penyisipan warna puncak antarpermukaan polygon.

c). Phong Shading: ditemukan oleh Bui Tuong Phong; suatu teknik shading yang lembut penyisipan yang puncak mendekati normal pencahayaan dari polygon curved-surface dengan antarpermukaan; model pencahayaan meliputi glossy reflection dengan suatu tingkatan permukaan yang halus.

F 2) a). Ambient merupakan pembagian cahaya yang sama rata ke semua objek , tidak terpengaruh arah cahaya, orientasi objek maupun posisi pengamat.

b). Diffuse merupakan pembagian cahaya sesuai dengan bentuk dan posisi objek, serta posisi dari cahaya.

c). Specular merupakan pencahayaan yang lebih baik lagi, dengan memperhitungkan refleksi cahaya,

maka posisi pengamat pun berpengaruh.

3) Mapping merupakan teknik untuk menambahkan detail ke permukaan dengan gambar. Beberapa tipe

mapping diantaranya:

a). Planar

b). Cylindrical

c). Spherical

d). Box (Cube)

4. Game FPS

TABEL KINERJA

NPM	NAMA	Kinerja
56410097	Rizanuary Fauzi	Mengerjakan tugas tersebut secara berkelompok / bersama sama dengan mencar data data dan informasi melalui media internet dan separuhnya dijawab secara bersama sama.
50410941	Anton Budikusuma	Mengerjakan tugas tersebut secara berkelompok / bersama sama dengan mencar data data dan informasi melalui media internet dan separuhnya dijawab secara bersama sama.
53410764	Johan Fransisco	Mengerjakan tugas tersebut secara berkelompok / bersama sama dengan mencar data data dan informasi melalui media internet dan separuhnya dijawab secara bersama sama.

Referensi

http://vytha18.blogspot.com/2011/02/grafkom-smstr-5.html

http://dedeucup.blogspot.com/2012/10/grafik-komputer-dan-pengolahan-citra.html

Scan Conversion

Scan Conversion merupakan metoda untuk memetakan titik ke dalam suatu pixel. Scan Conversion dapat dilakukan terhadap Line (garis), polygon, ataupun garis lengkung (kurva).

tugas:

1. Sebutkan algoritma untuk menggambar garis!

2. Berikan satu (1) algoritma untuk menggambar garis!

3. Yang harus diperhatikan dalam menggambar garis:

Ø Ketebalan garis (thickness) dan

Ø Bentuk tepi garis (ends): Butt, Round, dan Square.

Berikan contoh gambar garis dengan bentuk tepi Butt, Round, dan Square!

4. Penggabungan garis (Joining): Ugly, Bevel, Round, Miter.

Berikan contoh gambar penggabungan dua garis dengan tipe Ugly, Bevel, Round, dan Miter.

Transformations

Transformation adalah suatu metoda untuk mengubah lokasi titik. Operasi-Operasi Primitive pada Transformations terbagi menjadi:

Ø Scale,

Ø Rotate,

Ø Shear,

Ø Flip,

Ø Translate

Tugas:

5. Berikan contoh:

a. Satu gambar objek.

b. Hasil transformasi objek tersebut yang ditransformasikan dengan Scale, Rotate, Shear, Flip, Translate, dan Rotasi

6. Apakah perbedaan antara Linear Transformation dan Non-Linear Transformation?

7. Berikan contoh Linear Transformation dan Non-Linear Transformation dari Operasi-Operasi Primitive transformation!

8. Apakah perbedaan antara Geometric Transformation dan Color Space Transformation?

9. Apakah yang dimaksud dengan Koordinat Homogen (Homogeneous Coordiantes)?

PROYEKSI

Proyeksi merupakan salah satu jenis transformasi, yaitu transformasi koordinat. Proyeksi pada bidang datar (planar) dilakukan melalui sinar proyeksi yang muncul dari titik pusat proyeksi melewati setiap titik dari benda dan memotong bidang proyeksi (projection plane) untuk mendapatkan benda hasil proyeksi. Proyeksi Planar (Planar Geometric Projections) dibedakan menjadi:

1. Proyeksi Paralel.

Berdasarkan hubungan antara arah proyeksi dengan vektor normal dari bidang proyeksi, proyeksi paralel dibedakan menjadi:

1. Orthographic à Proyeksi orthographic ada yang disebut proyeksi axonometric. Proyeksi Axonometric dibedakan menjadi proyeksi:

Ø isometric,

Ø dimetric, dan

Ø trimetric.

2. Oblique.

2. Proyeksi Perspektif.

Perbedaan antara proyeksi parallel & perspektif adalah: pada proyeksi parallel jarak antara titik pusat proyeksi ke bidang proyeksi tidak terhingga, sementara para proyeksi perspektif jarak antara titik pusat proyeksi ke bidang proyeksi bersifat infinite (tertentu).

Tugas:

10. Berikan penjelasan mengenai Proyeksi Orthographic?

11. Berikan penjelasan mengenai Proyeksi Perspective?

12. Berikan contoh gambar dua proyeksi tersebut!

13. Buatlah tabel perbandingan diantara dua proyeksi tersebut!

Scan Conversion

1. Algoritma garis Digital Differential Analyzer (DDA), Algoritma garis Bressenham, Algoritma garis C++.

2. Langkah-langkah membentuk garis menurut algoritma DDA adalah :

1. Tentukan dua titik yang akan dihubungkan dalam pembentukan garis

2. Tentukan titik awal yaitu dan titik akhir .

3. Hitung dx = x₁- x₀ dan dy = y₁– y₀

4. Tentukan step = max( |dx| , |dy| )

5. Hitung penambahan koordinat pixel XInc = dx / step dan YInc = dy / step

6. Koordinat selanjutnya (x+XInc, y+yInc)

7. Posisi pada layar ditentukan dengan pembulatan nilai koordinat tersebut

8. Ulangi nomor 6 dan 7 untuk menentukan posisi pixel berikutnya. sampai x=x₁dan y=y₁.

3. tipe garis “butt” maksudnya adalah Bentuk tepi garis sampai akhir (berhenti garis tepat di akhir) dan tipe garis “round” adalah bentuk garis melengkung dan saling menyambung sedangkan tipe garis “square” hampir sama dengan tipe garis round hanya saja tipe garisnya lebih membentuk sudut siku

- Ugly Join Merupakan penggabungan dua buah garis yang memilik sudut pertemuan menjorok kedalam.
- Bevel Merupakan penggabungan dua buah garis yang memilik sudut pertemuan menjorok keluar.
- RoundMerupakan penggabungan dua buah garis dengan membentuk lengkungan.
- Miter Merupakan penggabungan dua buah garis yang membentuk lancip.

Proyeksi10. Proyeksi ortografik adalah sebuah metode untuk menyampaikan bentuk asli dari sebuah benda 3 dimensi dalam bentuk proyeksi pada bidang datar dalam bentuk gambar 2 dimensi (tidak ada dimensi ketebalan), dilihat dari beberapa sudut pandang (atas, samping kiri dan kanan, sesua kebutuhan).

11. Proyeksi perspektif adalah cara penggambaran pandangan tunggal dimana dalam menggambarkan gambar proyeksinya garis-garis dalam salah satu atau dua dimensi bertemu pada satu titik yang disebut titik hilang. Pada proyeksi ini tidak ada satu garis pun yang ukurannya tepat seperti bendanya.

12.

12.1 Contoh Proyeksi Perspektif

12.2 Contoh Proyeksi Ortografi

13. Perbedaan Proyeksi Ortografi dan Perspektif

Ortografi	Perspektif
Lebih detail karena gambar 3d disajikan dari segala sisi dengan gambar 2d	Cenderung sulit untuk dipahami apabila gambar disajikan dengan teknik lebih dari dua titik hilang.
Cenderung menyajikan banyak gambar sehingga waktu yang dibutuhkan untuk pengerjaannya lebih lama	Hanya menyajikan satu gambar, namun sudah mencakup keseluruhan dari objek.
Lebih mudah menentukan ukuran dari setiap sisi objek karena menggunakan gambar 2D.	Harus teliti dalam menentukan ukuran dari setiap sisi objek karena tidak ada garis yang ukurannya sesuai dengan tinggi objek aslinya.

Transformasi

Transformation adalah suatu metoda untuk mengubah lokasi titik. Operasi-Operasi Primitive pada Transformations terbagi menjadi:

· Scale

· Rotate

· Shear

· Flip

· Translate

Contoh gambar suatu objek :

Hasil dari transformasi gambar objek diatas :

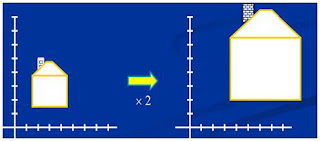

a. Scale adalah skala pengali sama untuk semua komponen.

b. Rotate/Rotasi adalah merotasi atau memutar suatu objek dengan nilai yang ditentukan. Dibawah ini adalah Rotasi terhadap titik (0,0) sebanyak 45⁰ .

c. shear terhadap sumbu y

d. Flip terhadap sumbu x

e. Translate. (tx,ty) disebut vector Translasi

Perbedaan antara Linear Transformation dan Non-Linear Transformation adalah model linier menunjukkan hubungan antara dua variable mengikuti garis lurus. Sedangkan non linier mengikuti garis yang tidak lurus, misalnya kuadratik (garisnya melengkung keatas lalu turun kebawah).

contoh Linear Transformation dan Non-Linear Transformation dari Operasi-Operasi Primitive transformation :

· Linear transformation

· Non-linear transformation

Perbedaan antara Geometric Transformation dan Color Space Transformation adalah sebagai berikut :

· Transformasi Geometrik adalah transformasi berdasarkan perpindahan geometrik suatu titik Transformasi ini terdiri dari translasi, skala dan rotasi, sedangkan

· Color Space Transformation membahas cara-cara mentransfomasi warna dalam model warna tertentu saja dilakukan dengan cara Formulasi, Komplemen warna, Pemotongan warna, Koreksi warna, Pemrosesan histogram.

Koordinat Homogen (Homogeneous Coordiantes) adalah Koordinat homogen adalah representasi koordinat 2 dimensi dengan 3 vektor. Setiap koordinat posisi (x,y) direpresentasikan dalam bentuk koordinat homogen (x_h,y_h,h);

Paling sederhana: h = 1 à (x,y,1) .

TABEL KINERJA

NPM	NAMA	Kinerja
56410097	Rizanuary Fauzi	Mengerjakan Bagian Transformasi
50410941	Anton Budikusuma	Mengerjakan Bagian Proyeksi
53410764	Johan Fransisco	Mengerjakan Bagian Scan Conversion
